Het aluminium schaduwvoegprofiel is in Nederland de standaard geworden voor de afwerking van moderne gipswanden. De selectie steunt op vijf meetbare technische parameters, gekaderd door NEN-EN 14195 (metalen onderconstructies), NEN-EN 520 (gipsplaten), NEN-EN 13501-1 (brandklasse) en NEN-EN 12020-2 (geëxtrudeerde aluminium profielen). Deze gids loopt elk criterium af zodat een technische keuze mogelijk wordt los van merklogica, in lijn met de geldende Nederlandse en Europese referentienormen.
Vijf projecttypen vragen in de Nederlandse bouw doorgaans om een schaduwvoegprofiel.

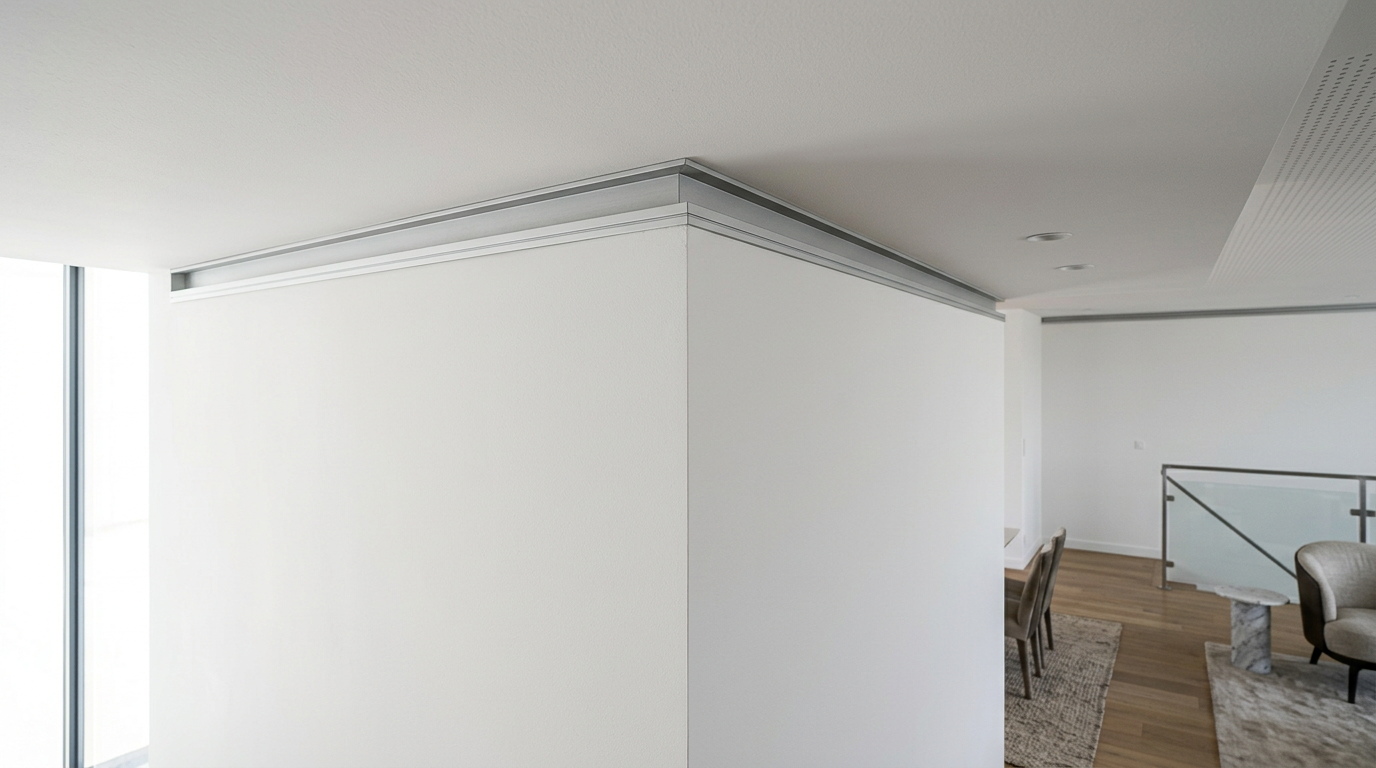

Directiekamers, hoofdkantoren en representatieve ontvangstruimtes. Het schaduwvoegprofiel laat de aansluiting plafond-wand of wand-wand visueel verdwijnen, zonder zichtbare hoeklijst. De plaatsing gebeurt meestal op gipsplaat 12,5 mm.
Viersterren- en vijfsterrenhotels integreren het schaduwvoegprofiel in kamers en gemeenschappelijke ruimtes. Restaurants in het hogere segment gebruiken het in het plafond voor een sfeer zonder zichtbare armatuur, gecombineerd met geïntegreerde indirecte ledverlichting.
Hoogwaardige woningbouwprojecten in Amsterdam, Rotterdam en Den Haag integreren het schaduwvoegprofiel in representatieve vertrekken. De plaatsing volgt in de tweede fase van de voorzetwand, vóór het eindschuren en schilderen.
Bij ingrijpende renovatie van bestaande bouw vangt het schaduwvoegprofiel geometrische afwijkingen op van oude ondergronden zoals stenen muren en houtskeletwanden. De schaduwlijn maskeert onregelmatigheden die een vlakke afwerking niet zou tolereren.
Boetieks en flagship stores in de luxesector zetten het schaduwvoegprofiel in om volumes te accentueren en de zichtbare circulatie te structureren. De geanodiseerde afwerking in brons of zwart blijft op dit segment het meest gevraagd.
Vijf technische criteria structureren de selectie van een aluminium schaduwvoegprofiel.
De legeringen 6060 en 6063 conform NEN-EN 573-3 domineren de markt. Legering 6060-T5 biedt een rekgrens Rp0,2 van 160 MPa, voldoende voor standaardlengtes van 2,5 en 3 meter. Legering 6063-T5 zakt tot 110 MPa, maar laat complexere extrusiegeometrieën toe met wanddiktes onder 1 mm.
Anodisatie volgens NEN-EN-ISO 7599 levert een oxidelaag van 15 tot 25 micrometer in klasse 4. Poederlakwerk volgens NEN-EN-ISO 12944-5 geeft toegang tot het volledige RAL-palet. De typische filmdikte ligt tussen 60 en 80 micrometer.
De geometrie van het schaduwvoegprofiel beschrijft u via drie maten: de zichtbare schaduwbreedte (W), de schaduwdiepte (D) en de geaccepteerde plaatdikte (T). Een breedte van 10 mm met een schaduwdiepte van 8 tot 12 mm geeft de meest gevraagde visuele signatuur in kantoren. Voor woningbouw biedt een breedte van 6 tot 8 mm een subtieler beeld.
NEN-EN 12020-2 (aluminium en aluminiumlegeringen, geëxtrudeerde precisieprofielen) bepaalt de toleranties: plus of min 0,3 mm op de breedte van fijne secties, plus of min 1 mm per meter op de rechtheid. Strikt naleven bepaalt het visuele resultaat onder strijklicht.
De insteekgroef van het profiel moet overeenkomen met de dikte van de gipsplaat (9,5, 12,5, 15, 18 of 25 mm conform NEN-EN 520) met een tolerantie van plus of min 0,3 mm. Een groef gedimensioneerd voor 12,5 mm aanvaardt geen plaat van 15 mm zonder zichtbare hoogteverschillen.
Zes normen en regelgevingen kaderen het aluminium schaduwvoegprofiel in Nederland.
NEN-EN 14195 specificeert metalen onderconstructies voor gipsplaatsystemen. In afwezigheid van een DTU-systeem zoals in Frankrijk, gelden in Nederland de norm en de verwerkingsrichtlijn van de fabrikant als referentie. De vlakheidstolerantie blijft 5 mm onder een lat van 2 meter voor de normale klasse.
NEN-EN 520 specificeert gipsplaten (type A, F, H1, H2, D, DI) en hun mechanische, brand- en vochtgedragingen. Het type bepaalt de geschiktheid voor toepassing en de keuze van het profiel.
NEN-EN 13501-1 klasseert bouwproducten naar brandgedrag. Een blank aluminium profiel valt zonder test in brandklasse A1. Verordening (EU) 305/2011 (CPR) verplicht een Prestatieverklaring (DoP) waarin de brandklasse staat vermeld. Het Bbl 2024 (Besluit bouwwerken leefomgeving) verwijst naar deze brandklassen in de Nederlandse bouwregelgeving.
NEN-EN-ISO 7599 specificeert decoratieve en beschermende anodisatie. NEN-EN-ISO 12944-5 specificeert poederlaksystemen. Beide normen kaderen de oppervlakteafwerking.
NEN-EN 12020-2 bepaalt de maattoleranties van geëxtrudeerde precisieprofielen. NEN-EN 573-3 specificeert de chemische samenstelling en metallurgische toestanden van aluminiumlegeringen.
NEN-EN 13964 regelt verlaagde plafonds waarop het horizontale schaduwvoegprofiel wordt gemonteerd. Voor de MPG-rapportage (Milieuprestatie Gebouwen) bij nieuwbouw en grote renovatie wordt het milieuprofiel van het profiel opgevraagd via de Nationale Milieudatabase (NMD).
Het aluminium schaduwvoegprofiel ontwerpt u in afstemming met de exacte aard van de ondergrond. Voorafgaand aan de plaatsing controleert het uitvoerend bedrijf systematisch drie parameters: de classificatie van de plaat volgens NEN-EN 520 (type A, H1, H2, F, D, DI), de werkelijke diktemeting met een schuifmaat, en de vlakheid met een lat van 2 meter. Een vlakheidsafwijking groter dan 5 mm in de normale klasse vraagt om uitvlakken met plamuur vóór plaatsing van het profiel. De traceerbaarheid van die controles staat in het werkboek.
Het aluminium schaduwvoegprofiel sluit aan op vier families van ondergronden onder NEN-EN 520.
Courante ondergrond. Groef 12,5 mm plus of min 0,3 mm. Boorpuntschroef 3,5 x 25 mm om de 30 tot 40 cm. Voeg in twee gekruiste lagen afwerken met gipsplamuur.
Voor scheidingswanden en grote hoogtes is gipsplaat 15 mm (NEN-EN 520, classificatie D of DI) aangewezen. Groef van 15 mm. Schroef van 35 mm voor de versterkte ondergrond.
Voor risicoruimtes en brandwerende wanden REI 30 tot REI 90 is gipsplaat 18 mm (NEN-EN 520, classificatie F) aangewezen. Groef van 18 mm. Schroef van 35 mm.
Voor dikke technische wanden en versterkte voorzetwanden vraagt gipsplaat 25 mm om een specifiek profiel met groef van 25 mm. Schroef van minimaal 40 mm.
De plaatsing van een aluminium schaduwvoegprofiel verloopt in vijf opeenvolgende stappen.
Meet de lengte van de aansluiting met een rolmaat klasse II. Controleer de vlakheid van de ondergrond met een lat van 2 meter. Markeer op het profiel met 2 tot 3 mm overlap bij verbindingen. Trek de aslijnen met de smetlijn voor de rechtheid.
Zaag met een ijzerzaag met fijn blad van minimaal 32 tanden per inch, of met een verstekzaag met aluminiumspecifiek blad. Ontbraam met een fijne vijl. Verstek op 45 graden gebruikt u voor uitwendige hoeken.
Bevestig door een combinatie van lijmen en schroeven. Neopreen- of polyurethaan-neutraallijm voor directe hechting. Schroef 3,5 x 25 mm om de 30 tot 40 cm. Schroef van 35 mm voor gipsplaat van 15 of 18 mm of versterkte ondergrond.
Werk de voeg af met afwerkplamuur in twee gekruiste lagen van 10 cm en daarna 20 cm. Schuur af met korrel 180 tot 240. Droogtijd tussen de lagen: 4 tot 24 uur afhankelijk van de luchtvochtigheid.
Schilder de ondergrond na volledige droging van de voeg. Bescherm bij een geanodiseerd profiel het zichtoppervlak met schilderstape. Controleer bij een gepoederlakt profiel de chemische compatibiliteit tussen de muurverf en de coating.
Het opleverdossier (vergelijkbaar met het Franse DOE) bundelt de Prestatieverklaring (DoP) van de fabrikant volgens Verordening (EU) 305/2011, het milieuprofiel volgens de Nationale Milieudatabase en het architectonisch detailboek. De traceerbaarheid van het profielcharge (chargenummer, productiedatum, legering) onderbouwt de kwaliteitsopvolging op lange termijn. Bij later gemelde gebreken laat het chargenummer de fabrikant toe de afwijking te analyseren en eventuele productieafwijkingen te identificeren.
Praktijkervaring over tien jaar gebruik in droge binnenruimte bevestigt dat de levensduur van een geanodiseerd profiel in klasse 4 de gemiddelde levensduur van de omliggende afwerking (verf, dik behang, sierwand) overtreft. De jaarlijkse controle blijft beperkt tot een visuele inspectie van de hoekverbindingen en de continuïteit van de schaduwlijn onder strijklicht. Geen specifiek onderhoud nodig buiten agressieve omgevingen zoals een zilte atmosfeer of industriële chlorideblootstelling.
De commerciële garantie op een geanodiseerd aluminium schaduwvoegprofiel in klasse 4 binnen toegepast ligt courant tussen 10 en 25 jaar afhankelijk van de fabrikant. De garantie is gekoppeld aan een plaatsing conform NEN-EN 14195, NEN-EN 520 en de verwerkingsrichtlijn van de fabrikant, en aan het respecteren van de toleranties. De service dekt fabricagefouten vastgesteld bij oplevering: vlakheid, rechtheid, hoogteverschil, defecten in de geanodiseerde afwerking. Gebreken die tijdens gebruik ontstaan door een plaatsing die niet voldoet aan de norm blijven ten laste van het uitvoerend bedrijf.
De levertijd bij gespecialiseerde fabrikanten in Nederland ligt tussen 5 en 10 werkdagen voor referenties uit voorraad, en tussen 4 en 8 weken voor speciale fabricage op maat (lengte boven 3 meter, anodisatie in speciale tint, RAL-lak buiten het standaardpalet). De minimale bestelhoeveelheid varieert van 1 stuk (online directe verkoop) tot 50 stuks (professionele groothandelsrekening). De standaardverpakking groepeert 10 profielen per omsnoerd pak met polyethyleenschuim ter bescherming tegen krassen tijdens transport. Voor professionele bestellingen verzekert levering op EUR- of ISO-pallet de stabiliteit van de lading en vergemakkelijkt zij de hantering aan de voet van het werk zonder krassen of stoten.
Voor premium woningbouw blijft een aluminium schaduwvoegprofiel met natuurlijke anodisatie op gipsplaat 12,5 mm de referentiesignatuur in representatieve vertrekken. Voor hoogwaardige kantoren domineert anodisatie in brons of zwart op akoestische gipsplaat 15 mm. Voor vier- en vijfsterrenhotels is de chromatische samenhang tussen profiel, beslag en indirecte verlichting de belangrijkste succesfactor. Voor luxewinkels antwoorden zwarte anodisatie of gepoederlakt geborsteld koper op de visuele merkidentiteit. Voor monumentenrenovatie absorbeert een schaduwbreedte van 10 tot 12 mm de onregelmatigheden van de oude ondergrond.
Drie Tempolistel-referenties dekken de courante toepassingen van het aluminium schaduwvoegprofiel.
Standaard schaduwvoegprofiel voor gipsplaat 12,5 mm, lengte 2,5 meter, schaduwbreedte 10 mm. Toepassing in hoogwaardige kantoren en premium woningbouw.
Vraag uw offerte aan voor dit product
Schaduwvoegprofiel uit de A-serie, aluminium 6060-T5 geanodiseerd. Markante visuele signatuur voor moderne wanden en plafondaansluitingen.
Vraag uw offerte aan voor dit product
Schaduwvoegprofiel uit de A-serie, afmetingen aangepast aan wand-wand aansluitingen, geanodiseerde afwerking. Compatibel met gipsplaat 12,5 mm.
Vraag uw offerte aan voor dit product
Het aluminium schaduwvoegprofiel valt binnen het kader van de MPG-rapportage die voor nieuwbouwwoningen en kantoren boven 100 m² geldt op basis van het Bbl 2024. Het gerecycleerde gehalte van een Europees geëxtrudeerd profiel ligt courant tussen 60 en 85 procent afhankelijk van de herkomst van de grondstof. Dit percentage staat in het milieuprofiel opgenomen in de Nationale Milieudatabase (NMD) en bepaalt de CO2-balans van de op het werk geleverde charge. BREEAM-NL en WELL nemen dit criterium op in hun beoordelingsraster. Voor projecten onder WELL wordt ook het gehalte aan vluchtige organische stoffen van de poederlak gemeten en gedeclareerd.
Bij oplevering vatten vijf aandachtspunten de conformiteit van het geplaatste aluminium schaduwvoegprofiel samen: de vlakheid van de ondergrond met een lat van 2 meter, de rechtheid van het profiel volgens NEN-EN 12020-2, de continuïteit van de schaduwlijn onder strijklicht, de kwaliteit van de hoekverbindingen op 45 graden, en de conformiteit van de afwerking (anodisatie klasse 4 of gekozen RAL-lak). Deze vijf controles staan in het proces-verbaal van oplevering aan de opdrachtgever.
Legering 6060-T5 conform NEN-EN 573-3 blijft de referentie voor de courante doorsnede (Rp0,2 van 160 MPa). Legering 6063-T5 (110 MPa) is aangewezen voor complexe extrusiegeometrieën met wanddiktes onder 1 mm.
Anodisatie klasse 4 volgens NEN-EN-ISO 7599 (15 tot 25 micrometer) biedt een levensduur boven 25 jaar met een beperkt palet (natuurlijk, brons, zwart, champagne). Poederlak volgens NEN-EN-ISO 12944-5 (60 tot 80 micrometer) geeft het volledige RAL-palet met een garantie van 10 tot 15 jaar binnen.
Een schaduwbreedte van 6 tot 8 mm past bij woningbouw voor een subtiel beeld. Een breedte van 10 tot 12 mm past bij courante kantoren. Boven 15 mm wordt de schaduwlijn markant en vraagt zij om een coherent architectonisch ontwerp over het hele volume.
De insteekgroef van het profiel moet overeenkomen met de plaatdikte volgens NEN-EN 520, met een tolerantie van plus of min 0,3 mm volgens NEN-EN 12020-2. Een groef voor 12,5 mm aanvaardt geen plaat van 15 mm zonder zichtbaar hoogteverschil.
Nee, de muurverf stopt aan het profiel. De fabrieksafwerking, geanodiseerd of gepoederlakt, blijft zichtbaar en vormt de visuele signatuur van het werk. Tijdens het schilderwerk past u schilderstape toe ter bescherming.
Wilt u een aluminium schaduwvoegprofiel kiezen dat past bij uw project in Amsterdam, Rotterdam, Den Haag of elders in Nederland? Onze technische dienst stelt een persoonlijke offerte op met levertijd, toepasselijke normen en aanbevolen referentie volgens uw ondergrond.
